5.2 個人電腦組裝
時下很流行個人電腦組裝DIY(Do IT Yourself),您如果也想一試身手,首先要對各項硬體有所基本認識,然後掌握完整程序,按步就班進行,便可完成目標。以下是一套完整的組裝程序:
1. 拆卸機殼
2. 安裝電源供應器及風扇
3. 安裝硬碟、軟碟機及光碟機
4. 安裝主機板、CPU及主記憶體
5. 安裝界面卡
6. 連接元組件排線及電源
7. 安裝面板指示燈
8. BIOS設定
9. 硬碟分割及格式化
10. Windows系統安裝
本節介紹硬體元件安裝,有關BIOS設定、硬碟分割與格式化、Windows系統安裝將在後面逐一探討。
介紹機箱與電源供應器 影音檔
5.2.1 拆卸機殼
一般個人電腦機殼可分AT、ATX主機板使用的機殼,也有AT/ATX兩用式機殼。目前以選擇ATX主機板為主流,所以內容也以此為介紹對象。個人電腦崇尚獨特風格,過去機殼千篇一律的樣式,只分平躺式或直立式,而今型式眾多,造型色彩都十分炫麗,在主結構類同情況下,拆卸機殼的方式也就大同小異,主要分為﹕
1. 掀開前面板,旋開固定螺絲、拆除側板。
2. 旋開機殼後面板固定螺絲、向前推出機殼。
拆卸機殼時,鬆除螺絲要使用適當工具,不可勉強行之,否則損傷螺紋將造成後續組裝時的困擾,接下來就是插上機殼後方的檔板,AT與ATX檔板是不同的,注意與主機板背邊能夠密合的才是正確選擇。
5.2.2 安裝電源供應器
當您購買電腦機殼時,有些機殼內已安裝有電源供應器,有些則要另行購置安裝,
電源供應器也有AT與ATX兩型,ATX電源供應器 ,如圖5-3,它有三種接頭﹕較寬的一只有
20孔電源輸出頭是給主機板使用 ,另有
P7大接頭是給硬碟機、光碟機使用 ,最後一種
P9小接頭供軟碟機使用
。如果自行安裝電源供應器,可依照機殼所附圖說,用螺絲將ATX電源供應器在正確位置固定即可。為了安全最好立即檢視「電壓」設定鈕,設定至110v的位置,部份電源供應器設計了自動選壓的功能,可隨所使用的外來交流電電壓自動設定。
圖5-3 ATX電源供應器
固定電源供應器要選用螺絲,一般使用粗紋螺絲,另有兩種螺絲,小粗紋螺絲用於固定硬碟或擴充槽檔板﹔細紋螺絲適用於光碟機、軟碟機的安裝。 安裝電源供應器之後可裝風扇,由於追求速度,導致機殼內安裝的各種元件產生大量的熱量,為求有效散發機殼內的熱量,常於機殼內安裝一至二枚風扇。風扇也有兩種設計,如圖5-4,一種直接插接主機板,由主機板供電﹔另一種則是由供電器提供電源。安裝風扇程序﹕先取下安裝架,裝上風扇必須辨識風向要朝機殼內部,再將裝置妥風扇的框架插回,暫時先不要插上電源。
圖5-4 CPU風扇(上圖)&機殼風扇(下圖)
5.2.3 安裝硬碟、軟碟機以及光碟機
介紹週邊儲存體 影音檔
安裝硬碟、軟碟機及光碟機,都是先將實物固定在機殼位置,然後插接資料排線,最後才接上電源線。個人電腦上使用的硬碟,
基本上分為「SCSI硬碟」與I「DE硬碟」兩大類,從硬碟背面資料排線插槽可以區分
,在此以較普遍的IDE硬碟為例。目前各廠牌大都生產3-1/2的硬碟,其大小與軟碟機相同,安裝時可選擇放置在軟碟機框架內,或是電源供應器下方的框架中,只需把硬碟推入框架,用螺絲鎖穩(不必太緊)即可。
1. 硬碟安裝
介紹硬碟安裝必須提到主機板上IDE界面,現有的主機板都有兩個Enhanced-IDE界面,如圖5-5,第一個稱為「
Primary IDE 」﹔第二個稱為「
Secondary IDE 」。
每個IDE界面可以連接兩台硬碟機
,也就是從主機板上任一個IDE界面,藉由排線連接IDE設備,排線一端插上主機板,在排線另一端有兩個接頭,每個接頭可以接一台硬碟機,共可接兩台硬碟。
圖5-5 主機板上IDE插槽
既然如此,該如何分辨那一台硬碟為主(
Master
)、那一台是第二(
Slave
)?一般
硬碟安裝首先要設定跳線區(Jumper) ,在硬碟背面或底部設有跳線區(Jumper),如圖5-6,依說明設定即可分辨那一個是Master硬碟、那一個是Slave硬碟,至於排線上是否將Master連在外端、Slave接在內端倒沒有硬性規定。唯一要注意的是排線有
紅色的一邊為 「
Line 1
」,排線插入硬碟40針腳區時,
Line 1一定要對應於Pin 1 ,Pin 1位置會在硬碟上標示,通常是靠近電源插頭的一端。假如您選購的是Ultra
DMA-66硬碟,資料排線改成了
80Pin排線
,此時跳線區可設定成
CS (Cable
Select),由Ultra DMA-66 專屬排線連接硬碟,即可分別Master 或是 Slave,因為
Ultra DMA-66排線有三個顏色接頭﹕藍色接主機板,黑色接Master,灰色接Slave
。
圖5-6 硬碟背面
2. 軟碟安裝
軟碟機安裝與硬碟機類似,目前個人電腦大都只裝一台軟碟機,軟碟機在主機板上有專用的插槽,如圖5-7,資料排線與IDE排線不同,界面連接為34Pin,如果要安裝兩台軟碟機,A磁碟機使用排線最前端接頭,B磁碟機用排線中間接頭。軟碟機框架空間的設計,一般可同時安裝三套設備,假如只裝置一只IDE硬碟及一台軟碟機時,最好中間空置,以便硬碟機有足夠的散熱空間。

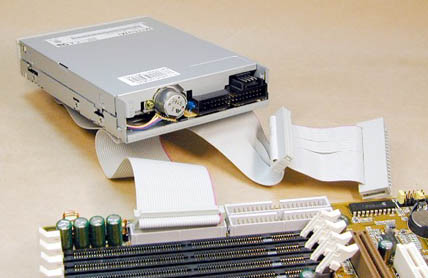

圖5-7 軟碟機插槽
3. IDE光碟安裝
安裝光碟機與安裝硬碟機不同,依照尺寸規格,它無法容入軟碟機框架,有些機殼設計了5.25吋裝置的空間,光碟機可以用螺絲直接固定,有些機殼則要添加滑軌才能固定,如圖5-8,。
安裝光碟機最好不要與硬碟共用一個IDE界面,單獨使用另一個IDE界面比較不會影響硬碟資料傳送 ,至於資料排線與IDE硬碟排線相同,要注意Line
1與Pin 1位置。檢視光碟機背面與硬碟類似,電源插接辦是5.25接頭,但是
光碟機多了一組音源插座 ,可插入音源線連接音效卡而播出聲音。光碟機所附紅、白、黑三色音源線,紅線為右聲道、白線為左聲道、黑色為地線,音源線插接紅線對應R、白線對應L、黑色對應G,萬一紅白對應位置交換,播放聲音沒有什麼大改變。
圖5-8 光碟機安裝
5.2.4 安裝主機板、CPU與主記憶體
以下我們先介紹如何固定主機板,然後再說明CPU及主記憶體的安裝與設定。自從Intel提出Slot-1 CPU插槽架構之後,主機板與CPU原有密切關係之外,還得分辨插槽上的差異,
Intel Pentium II、III使用Slot-1插槽,而Cyrix、AMD使用Socket 7插座,兩者安裝CPU的方式不同
,當然選購主機板一定要注意要與CPU相搭配。
介紹CPU與主記憶體 影音檔
1. 主機板安裝
取出主機板,首先在機殼安裝架上比對一下,找出固定主機板的孔位,有些機殼附了一包銅柱,如圖5-9,依序將銅柱插進安裝架上有螺紋的孔,轉緊銅柱便完成第一道程序。接著將主機板對準位置,利用螺絲可固定於銅柱之上。有些機殼則附了塑膠製的
間隔插座 (Spacer),它的作用也是一樣,可用來疊高及固定主機板,疊高的目的可讓主機板與機殼間保有一些空間,安裝方式為﹕將Spacer尖端先逐一插入主機板定位孔,卡緊於主機板後,再將Spacer底盤卡入安裝架上的孔位即可。
圖5-9 銅柱與間隔插座
2. 安裝CPU
其次介紹Pentium III的安裝,Pentium III使用Slot 1插槽,如圖5-10,有些主機板已提供固定架,只要將它扳正直立即可,有些主機板則要使用人自行裝置固定架,其實也不難,但是要注意固定架的方向,不能強力壓下,對準了位置放下,鎖上螺絲即可。先將固定架準備好,取出CPU,
檢查CPU金手指的缺口位置要對上插槽中間突出點 ,以雙手扶正CPU,順固定架下壓卡入插槽,最後一個步驟,參照主機板安裝說明圖,找到CPU散熱風扇電源接頭,將CPU風扇電源線插上,CPU基本安裝就大功告成。
如果您選購的CPU是Cyrix、AMD產品,那麼相配合主機板的CPU插槽便是Socket 7 ZIF架構,如圖5-11,首先將插槽旁的拉桿往上拉到底,取出CPU,
確定CPU第一腳位(缺角)對準插槽ZIF第一腳位(缺角)位置 ,輕輕放下CPU,然後將拉桿穩定地下拉到底就固定了CPU。為了解決CPU散熱問題,必須安裝Socket
7散熱風扇,此型CPU風扇有兩個扣環,先將一邊扣住ZIF插槽上的卡榫,平壓風扇使之密合於CPU上,將另一只扣環扣上對邊的卡榫,固定之後也要將電源線插至主機板上風扇供電插座。
圖5-10 Slot 1插槽
圖5-11 Socket 7 ZIP插座
3. CPU速度設定
目前主機板上系統速度可選擇設定為:66.6MHz或100MHz,檢視CPU型號,由型號、
外頻
、
內頻 、
倍頻係數 等數據,如表5-2,再查閱主機板使用手冊,設定CPU速度設定值,這組設定值非常重要,關係著系統未來是否能穩定運算,
這些值的設定,要靠主機板上的跳線Jumper及設定開關DIP Switch ,至於Jumper及DIP Switch的位置,也要依主機板使用手冊圖說指示尋找,各家廠商主機板設定值不同,必須遵照手冊中表列數據設定。
表5-2 CPU頻率一覽表
4. 主記憶體安裝
目前主流機型均使用168Pin的DIMM記憶體模組,它以一條為安裝單位,依照主機板內建DRAM系統而決定可使用最大記憶體容量,假如有4個DIMM插槽,Bank
0、1、2、3,那麼最大可達1GB大小。DIMM插槽位置可查閱主機板使用手冊,找出正確位置,將SDRAM插進固定架上,手指把兩端的扣環向內壓即可固定記憶體模組。安裝記憶體也需注意記憶體模組的方向,將
金手指 比對插槽就很容易分辨。(
金手指Golden Finger就是模組卡底部金色成排狀的接腳 )
5.2.5 安裝界面卡
介紹界面卡 影音檔
安裝界面卡很重要的一點是先認識主機板上各類的界面卡插槽,然後能分辨各種界面卡之類別。
1. 主機板上的界面插槽
主機板上設計了多條界面插槽,讓主機板可藉由不同功能界面卡的插入,而擴充原本不是足的功能,如圖5-12,可分為﹕
(1) ISA插槽
或許在新一代的主機板上已找不到ISA插槽,但是考量使用者希望利用舊有的ISA界面卡,部份廠商仍保留這項設計,
ISA插槽多為黑色
,較長約13.9cm,一般安排在主機板邊緣位置。
(2) PCI插槽
PCI插槽一般為白色 ,長度約8.5cm,圖中位於ISA插槽與AGP插槽之間,目前界面卡以PCI為主流,所以主機板上PCI插槽數目比較多。
(3) AGP插槽
AGP插槽一般為咖啡色 ,長度約為7.4cm,是較短的一種插槽,設計在主機板上的中間位置。
圖5-12 主機板上的界面卡插槽
2. 界面卡類別
在個人電腦中常見的有ISA、PCI、AGP三種界面卡,基本上可從界面卡上金手指來分辨﹕
(1) ISA界面卡
過去ISA界面卡風光過很長時間,它最大特徵是金手指較寬,如圖5-13,界面卡的檔板在右邊。
圖5-13 ISA界面卡
(2) PCI界面卡
這是目前當紅的一種界面卡,如圖5-14,界面卡檔板與ISA界面卡不同,位於左邊,金手指接腳平行排列較細窄。
圖5-14 PCI界面卡
(3) AGP界面卡
這是新一代界面卡,如圖5-15,界面卡檔板與PCI界面卡相同位於左邊,但是金手指接腳部份並非平行排列。AGP界面卡又可細分為AGP x 2與AGP
x 4兩種﹔
AGP x 2金手指接腳分成兩部份,中間有一個缺口,AGP x 4這一種界面卡,金手指接腳分為三部份,有兩個缺口
。
圖5-15 AGP界面卡
了解界面卡類別及各型之界面卡之後,無論那一種界面卡,安裝方式是相同的。首先要分辨界面卡類型,在主機板上找到對應的插卡位置,移除機殼上該位置的檔板,將界面卡對準插槽,平均施力把界面卡垂直壓下卡緊,然後用螺絲將界面卡鎖在機殼上。如果是安裝音效卡,別忘了把光碟機上音源線插在界面卡上的插座上。
5.2.6 連接元組件的排線及電源
陸陸續續地把個人電腦機殼內的元組件,逐一完成安裝定位,機殼內必然有許多資料排線及電源線。首先檢視
電源供應器的三類接頭 ,最寬的一只插在主機板上電源插座(白色塑膠卡座,有兩排共二十個孔),其次將大電源接頭(約有3-6只),接至硬碟機、光碟機背部電源插座,
大電源接頭設計有兩個切角來控制正確插入方向 。最後再把小電源接頭(約有2-3只),接至軟碟機背面電源插座,小電源接頭設計有突起卡榫來防止插反方向。除此之外,機殼內還有許多排線,硬碟端資料排線插入要確定紅線邊對準pin1位置,資料排線另一端插至主機板E-IDE插槽﹔光碟機排線插接與硬碟相同,建議與硬碟分別使用不同的IDE插槽。
軟式磁碟機有專用排線,也有專用插槽 ,遵照硬碟排線插接原則連接即可。
5.2.7 安裝面板指示燈
介紹面板燈鈕及訊號連線 影音檔
處理完主要電源接頭與資料排線的連接之後,接下來介紹如何安裝面板指示燈、電源開關及重置按紐,如圖5-16。
圖5-16 面板指示燈及按鈕
面板上的開關按鈕要如何控制主機電源的開啟與關閉呢?重置按鈕按下之後,系統如何知道要執行暖開機?標示硬碟的燈號為何在硬碟讀寫時會閃爍?這是因為
面板上各按鈕、指示燈都經由一組訊號線與主機板相連,主機板上接收或輸出相關的控制訊號而產生效應 。接收輸出控制訊號的部份,在主機板上設計成一排插針接頭,如圖5-17,在基板上標示各接頭訊號類別,或許各廠牌標示文字不盡相同,但可參考安裝手冊,它們涵蓋的功能不只控制機殼面板上的按鈕,有些還包括了省電功能、紅外線接送端設定、喇叭連線等,依圖中所示簡單說明如下﹕
HD: 在面板上硬碟指示燈通常使用「紅色」燈,硬碟讀取時會閃亮,安裝一個LED在面板標示位置,另一端HDD LED接頭便插在「HD」訊號輸出位置。
PWR: 在面板上電源指示燈通常使用「綠色」燈,電源開啟便會亮燈,安裝綠色LED在面板標示Power位置,另一端PWR LED接頭插在「PWR」訊號輸出位置。
RST: 在面板上不是燈而是一只按鈕,從面板上找出RESET按鈕連接線,將另一端RESET SW接頭,插在「RST」訊號輸入位置。
SOFT PWR: 電源按鈕訊號輸入,找出面板上電源按鈕連接線,將另一端SOFT PWR接頭,插接在這項標示位置。
GN: 省電功能切換開關(Green Function Switch),開路表示正常運作,閉路表示進入省電模式。
IR: 紅外線連接控制(Infrared Connector)
SPK: 喇叭訊號輸出位置,可將喇叭線標示頭插入這個位置。
以上這些接頭插接是否正確,開機運作便可驗證,萬一不能發揮預期功能,只要將接頭方向反轉插入即可,不會影響各元件的安全。
圖5-17 主機板訊號插座
5.2.8 整合安裝
完成主機殼內各元件安裝步驟,可將外殼裝回,檢視主機背面,如圖5-18,可依圖示了解各插座接頭位置。如果符合ATX最新標準PC99主機板,背面插座接頭有顏色標示,插頭部份不外乎﹕PS/2鍵盤插頭、PS/2滑鼠插頭、通用序列埠USB1、USB2、序列埠com1、com2、並列埠、顯示器插頭、音效卡喇叭輸出埠、麥克風輸入埠、電源供應器AC輸入插座、顯示器電源輸出插座等。
圖5-18 完裝後主機背面圖說
對於一套個人電腦而言,顯示器、鍵盤、滑鼠都是不可缺少的重要部份,ATX電源供應器提供電源插座,可將顯示器電源線直接插入,部份顯示器配置一般家電插頭就只好插在電源線上。螢幕顯示器另外一條粗電纜是資料訊號線,應插入主機背面顯示器訊號連接端,如圖5-19。
圖5-19 顯示器連接
有關鍵盤、滑鼠連接十分簡單,在主機背面有兩個
PS/2插孔
,一個是提供鍵盤使用,另一個提供滑鼠使用,各自都有圖案或文字標示,將
鍵盤、滑鼠分別插進對應位置 便大功告成,如圖5-20。如果您所使用的滑鼠不是PS/2接頭,而是序列埠滑鼠,您可以購買轉接頭,或者直接插進序列埠插孔com1或com2使用。對於舊型鍵盤原本是大插頭,為了配合新機器PS/2插孔,可購買大轉小鍵盤接頭便可繼續使用。
圖5-20 鍵盤與滑鼠的連接
